FSY型、WSY玻璃鋼液下泵
以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍: 25-80mm
流量范圍: 2.88-110m3/h
揚程范圍: 12-50m
常規產品全部現貨供應，縮短了交貨期。
應用領域：廣泛適用于化工、石化、制藥、農藥、日化、化纖、水處理、機械、冶金、環保等行業的防腐蝕領域。
產品介紹
一、產品概述：
WSY型、FSY型兩種型式的泵，1．WSY型泵為立式玻璃鋼液下泵。2．FSY型泵為立式玻璃鋼液下離心泵，該泵因伸入貯罐，貯槽的深度長短不同，設計液下深度800mm--3000mm之間任意選擇。只要液體高于泵體，即可不灌液而起動送液，平蓋板下設有泄漏孔，液體不會向貯罐外泄漏。
本泵與介質接觸的零部件，系用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成型的酚醛玻璃鋼制件，聯接管、出液管采用半干法卷制工藝制成的酚醛玻璃鋼管，葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體，液下各部裝配均用酚醛膠泥粘結，伸入液下全無金屬與介質接觸，耐腐性能可靠，產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能，在防腐方面可部分替代含鉬不銹鋼、鈦及鈦合金等貴重金屬。
泵在傳動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從電動機端看泵為順時針方向旋轉。
二、主要用途：
玻璃鋼液下泵廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業，在貯罐上輸送不含懸浮固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的理想設備。

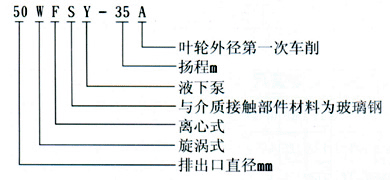

三、型號意義:
型號 | 流量Q | 揚程H
(m) | 轉速n
(r/min) | 功率N
(Kw) | 葉輪直徑D
(mm) | 吸上高度
(Hs) |
(m3/h) | (L/S) |
25WSY-22 | a 型 | 2.88
4.05
6.48 | 0.80
1.12
1.80 | 22
18
15 | 2900 | 2.2 | 120 | 800 至 3000 |
25WSY-30 | 2.88
6.48
9.00 | 0.80
1.80
2.52 | 30
20
15 | 2900 | 3 | 120 |
40WSY-258 | 5.76
8.10
13.32 | 1.60
2.24
3.70 | 25
20
15 | 2900 | 4 | 142 |
40FSY-22 | 8.10
15.84
20.00 | 2.24
4.4
5.50 | 22
18
15 | 2900 | 3 | 140 |
40FSY-18 | 6.48
15.00
21.60 | 1.80
4.17
6.00 | 18
15
12 | 2900 | 2.2 | 132 |
40WSY-50 | b 型 | 6.48
8.64
14.40 | 1.80
2.40
4.00 | 50
45
35 | 2900 | 7.5 | 144 |
40FSY-35 | 10
20
30 | 2.8
5.5
8.3 | 34
30
24 | 2900 | 4 | 162 |
50FSY*35 | 30
45
55 | 8.3
12.5
15.1 | 35
32
28 | 2900 | 7.5 | 182 |
50FSY-35A | 25
35
45 | 7.0
9.7
12.5 | 26
25
22 | 2900 | 5.5 | 168 |
50FSY-20 | 18
30
35 | 5.0
8.3
9.7 | 20
16
12 | 2900 | 4 | 150 |
80FSY-35 | 56
92
110 | 15.5
25.5
30.5 | 35
29
25 | 2900 | 15 | 184 |
80FSY-35A | 45
69
90 | 12.5
19.2
25.0 | 26
22
19 | 2900 | 11 | 163 |
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
