ISG25-110單級單吸立式清水管道離心泵 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

產品介紹 ISG25-110單級單吸立式清水管道離心泵是本公司采用IS型離心泵性能參數和立式泵結構之長，嚴格按照國家標準ISO2858及國家標準設計成功的高效節能產品，是代替IS型臥式泵、DL型泵等常規產品的新穎立式離心泵。 流量范圍1.5～1200m3/h，揚程范圍8～150m，分基本型、擴流型、A、B、C切割型等250多種規格。根據流體介質和溫度不同，設計制造成同性能參數的IRG型熱水泵、IHG型化工泵、YG型油泵和IHGB型防爆化工泵系列產品。 型號意義 .jpg) 產品特點 l、泵結構緊湊、體積小、外形美觀。其立式結構重心較低且重心合于泵腳中心，增強了泵的運行穩定性和壽命。 2、安裝方便。進出口徑相同并在同一中心線上，可像閥門一樣直接安裝在管路任何部位。電機加上防雨罩可置于戶外使用。泵設有安裝底腳，以便泵的安裝穩定： 3、運行平穩、噪音低、組件同心度高。電機采用低噪音軸承，并設有不停機加油裝置，泵葉輪具有極好的動靜平衡，運行無振動，改善使用環境。 4、無滲漏。軸封采用耐腐耐磨硬質合金機械密封，解決了離心泵填料嚴重滲漏問題，延長了使用壽命，確保了運行場地干凈整潔： 5、維修方便。勿需拆卸管道，只要拆下泵蓋螺母，取出電機及傳動組件即可進行檢修維護。 6、可根據現場使用條件，泵機可立式、臥式、多方式安裝，依據流量揚程要求，采用并、串聯方法，增加所需流量揚程。 用途 ISG25-110單級單吸立式清水管道離心泵，供輸送清水及物理性質類似清水的其它液體之用。使用介質溫度80℃以下適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸水、采暖、浴室冷暖水循環增壓及設備配套等。 工作條件 1、泵系統最高工作壓力為≤1.0MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.0MPa時，應在訂貨時另行提出，以便在制造時，泵的過流部分和聯接部分采用鑄鋼材料。 2、適用介質：清水泵介質應無腐蝕性液體、介質固體不溶物，其體積不超過單位體積0.1％，粒度<0.2mm，如介質為帶有細小顆粒的請?jiān)谟嗀洉r(shí)說明。 3、周?chē)h(huán)境溫度不超過40℃，海拔高度不超過1000m，相對濕度不超過95％。 ISG25-110 參數表

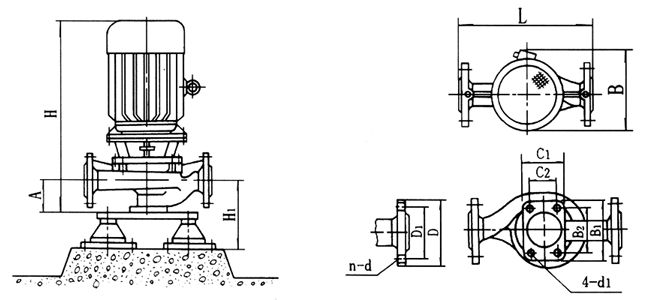

安裝說明 1、安裝前應檢查機組緊固體有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。 2、安裝時管道重量不應加在水泵上，以免使泵變形。 3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。 4、為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，延長水泵的使用壽命。 5、安裝后撥動泵軸，葉輪應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。 6、泵分硬性聯接安裝和柔性聯接安裝兩種(見聯接方式)。 因產品生產批次、型號不同，產品圖片及安裝尺寸僅供參考，詳情可聯系我們的銷售人員了解更多ISG25-110單級單吸立式清水管道離心泵相關信息！
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
